Сонячна система коштує від 150 000 грн і більше. Але навіть найдорожчі панелі дадуть значно менше електрики, якщо їх встановлять під неправильним кутом або зафіксують на прогнилих латах. Монтаж сонячних панелей — це не просто «прикрутити до даху». Це інженерна робота з конкретними вимогами до кута, орієнтації, навантаження і з’єднань.

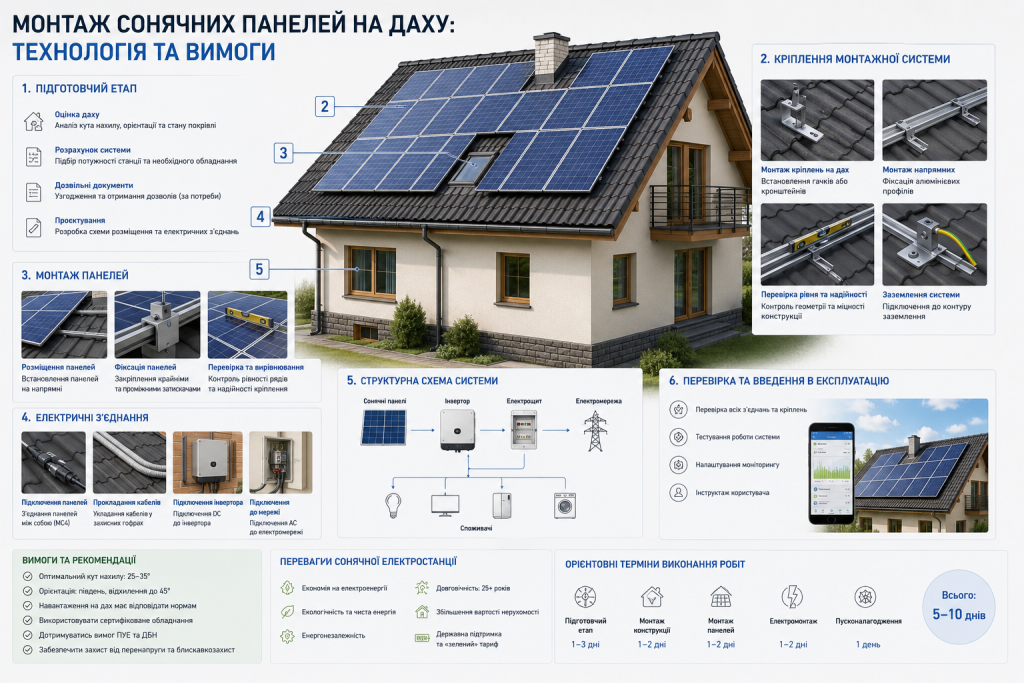

Розберемо, як правильно встановити сонячні панелі на даху, які бувають системи кріплень, що таке оптимальний кут нахилу і що обов’язково перевірити після завершення монтажу.
Підготовка даху перед монтажем
Перш ніж замовляти обладнання, потрібно оцінити стан і характеристики даху. Це не формальність — від цього залежить і ефективність системи, і безпека конструкції.
Ось що перевіряють до монтажу:
- стан покрівельного покриття — панелі розраховані на 25–30 років, тому якщо дах потребуватиме ремонту через 5 років, краще зробити це зараз;
- несуча здатність конструкції — одна панель важить 20–25 кг плюс вага кріплень. Для типового масиву 10 кВт це 500–600 кг додаткового навантаження;
- орієнтація скату — ідеально на південь, допустимо на південний схід або південний захід;
- наявність затінення — дерева, сусідні будівлі, димарі можуть суттєво знизити вироблення.
Якщо покрівля металочерепиця або профнастил у задовільному стані — монтаж можна починати. Якщо бітумна черепиця старіша за 10–15 років — краще спочатку замінити покрівлю.
Орієнтація та кут нахилу сонячних панелей
Це два параметри, які напряму впливають на кількість виробленої електрики протягом року.
Орієнтація
Оптимальна орієнтація для України — строго на південь. Відхилення на південний схід або південний захід знижує річне вироблення на 5–10% — це прийнятно. Схід або захід — втрати вже 15–20%. Орієнтація на північ для жилих будинків практично не використовується.
Якщо дах двосхилий, але обидва схили орієнтовані не на південь — панелі все одно встановлюють на доступний скат. Часто це виявляється кращим, ніж очікується: вироблення зранку і ввечері компенсується рівномірнішим графіком генерації протягом дня.
Кут нахилу
Для України оптимальний постійний кут нахилу сонячних панелей — 30–35 градусів. Це компроміс між максимальним виробленням влітку (оптимум 20–25°) і взимку (оптимум 55–65°).
- при куті менше 15° — сніг погано сходить і може залишатися на панелях тижнями;
- при куті 30–45° — сніг сходить самостійно після першого потепління;
- для плоских дахів використовують регульовані конструкції з фіксованим кутом 15–30°.
Якщо кут даху відповідає 30–35° — панелі монтують паралельно покрівлі. Якщо ні — застосовують похилі підставки для корекції кута.
«Різниця між кутом 15° і 35° на системі 10 кВт — це від 500 до 800 кВт·год на рік. Правильний кут — безкоштовна надбавка до потужності.»
Типи кріплень для сонячних панелей
Система кріплення підбирається під тип покрівлі. Ось порівняльна таблиця основних варіантів:
| Тип монтажу | Підходить для | Проникнення в покрівлю | Особливості |
|---|---|---|---|
| Гаки на кроквяні балки | Металочерепиця, профнастил, черепиця | Так | Найпоширеніший варіант, потрібна герметизація |
| Баластна система | Плоский дах (мембрана, EPDM) | Ні | Утримується вагою баластних блоків |
| Клейова основа | М’яка покрівля | Ні | Для невеликих систем |
| Наземна конструкція | Ділянка | Ні | Стійки в ґрунт або фундамент |
| Фасадний монтаж | Вертикальні поверхні | Так | Знижена ефективність, специфічне застосування |
Кріплення для скатного даху
Найпоширеніший варіант монтажу сонячних панелей в Україні. На кроквяні балки через покрівельне покриття монтують кронштейни (гаки). До них кріплять алюмінієві рейки — горизонтальні або вертикальні. На рейки за допомогою затискачів фіксують самі панелі.
Типи гаків залежать від покрівлі:
- металочерепиця — Т-подібні або L-подібні гаки з ущільнювачем, фіксуються в крок хвилі;
- профнастил — L-кронштейни на гребінь або западину;
- керамічна черепиця — спеціальні гаки, що підкладаються під черепицю без її свердління;
- м’яка покрівля (бітумна черепиця, EPDM) — безпрохідні системи на баластному кріпленні або клейових основах.
Усі місця свердління обов’язково герметизують бутиловим герметиком або гумовими прокладками — це захищає від протікань.
Кріплення для плоского даху
На плоских дахах панелі встановлюють на трикутні підставки з фіксованим або регульованим кутом 10–30°. Конструкцію або баластують бетонними блоками (без проникнення в покрівлю), або кріплять до несучого шару.
Важливий нюанс: на плоских дахах між рядами панелей потрібно залишати достатній простір, щоб задні ряди не затіняли передні. Мінімальна відстань розраховується залежно від кута і висоти сонця в грудні.
Наземні конструкції
Якщо площа даху недостатня або дах не підходить — панелі встановлюють на ділянці. Використовують металеві або алюмінієві стійки, забиті або забетоновані в ґрунт.
Переваги наземного монтажу:
- простіший доступ для обслуговування і очищення;
- можна точно задати оптимальний кут і орієнтацію;
- дах залишається непошкодженим.
Мінуси — потрібна вільна площа ділянки і кабельна траса від панелей до будинку.

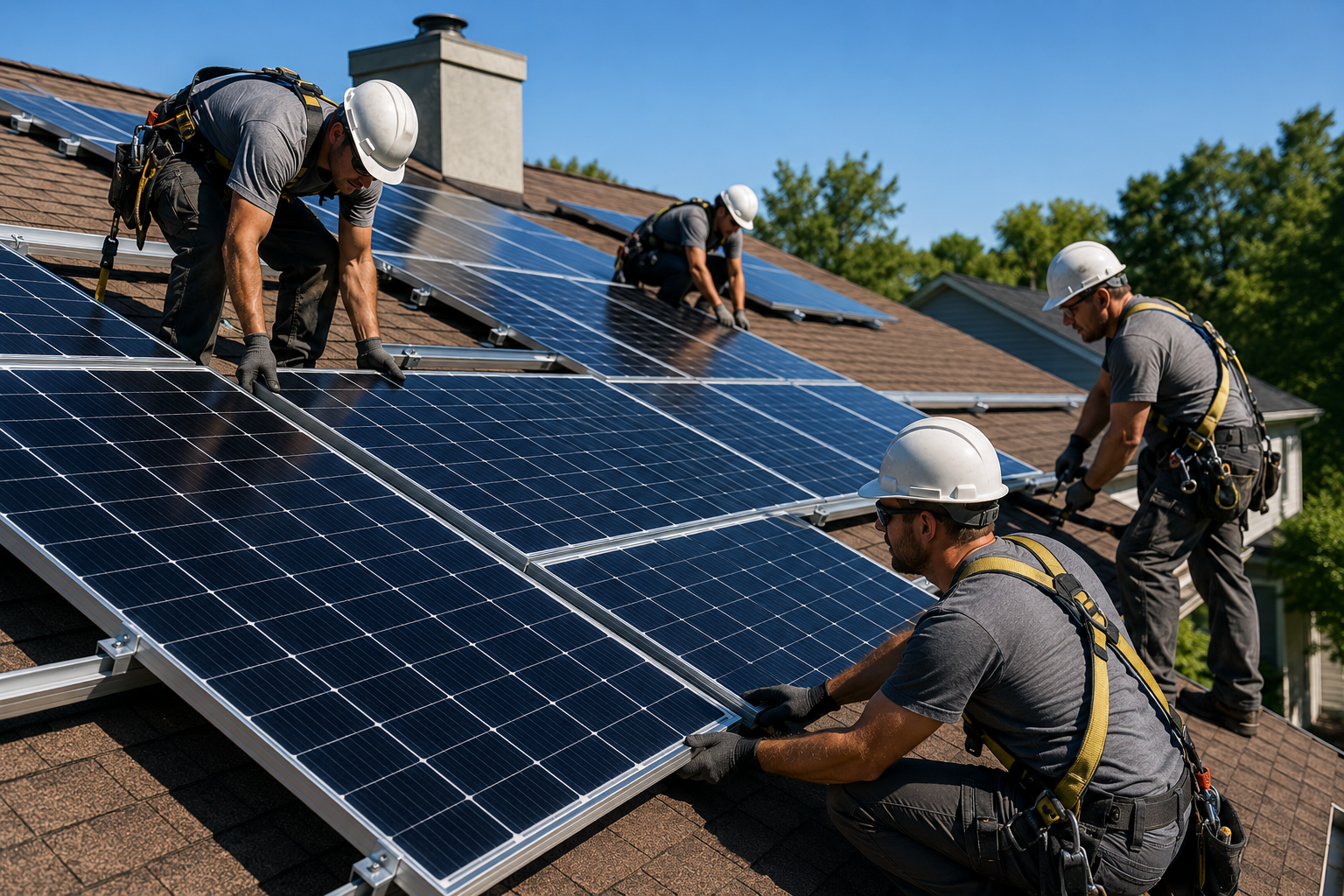

Техніка безпеки при монтажі сонячних панелей
Роботи на даху — одні з найнебезпечніших у будівництві. Більшість нещасних випадків трапляється через ігнорування базових правил.
- При висоті понад 1,5 м обов’язкові огорожі по краю або страхувальні системи — пояс безпеки, закріплений за надійну опору.
- Взуття — нековзке, із захистом носка. На вологому дасі ризик послизнутися суттєво зростає.
- Захисна каска — при роботі в кількох людей одночасно обов’язкова.
- Панелі перед монтажем накривають непрозорим матеріалом або картоном — щоб уникнути опіків від нагрітої поверхні і попередити генерацію напруги під час монтажу.
- Підйом панелей на дах — не по сходах поодинці. Оптимально — кран, лебідка або бригада мінімум з двох людей.
- Електричні з’єднання виконують тільки при відключеному інверторі і у темний час або при закритих панелях.
«Сонячна панель під прямим сонцем генерує напругу навіть до підключення до інвертора. Це живий провід — і поводитися з ним треба відповідно.»
Що перевірити після монтажу
Після завершення монтажу сонячних панелей на даху і підключення системи є кілька обов’язкових перевірок — до того, як система запрацює в штатному режимі.
- Герметичність кріплень — всі місця проходження через покрівлю мають бути оброблені герметиком. Перевіряють візуально і під час першого дощу.
- Міцність затискачів — панелі не мають хитатися або зміщуватися при натисканні рукою.
- Полярність з’єднань — плюс до плюса, мінус до мінуса. Переплутані полюси не дають можливість інвертору запуститися.
- Заземлення — рама кожної панелі і конструкція в цілому мають бути заземлені. Це вимога безпеки і умова гарантії більшості виробників.
- Показники інвертора — після першого запуску перевіряють напругу, струм і потужність по кожному стрінгу. Відхилення більше 10% від розрахункових значень — привід для діагностики.
- Кабельні траси — кабелі мають бути закріплені, захищені від тертя об покрівлю і від ультрафіолету. Незакріплений кабель під вітром перетирається за кілька сезонів.
Монтаж сонячних панелей — це робота, де кожна деталь впливає на результат протягом наступних 25 років. Правильна орієнтація, надійні кріплення і коректне підключення — це не бонус, а базова умова для того, щоб система повернула вкладені кошти в розрахований термін.
